水轮机进水液动蝶阀

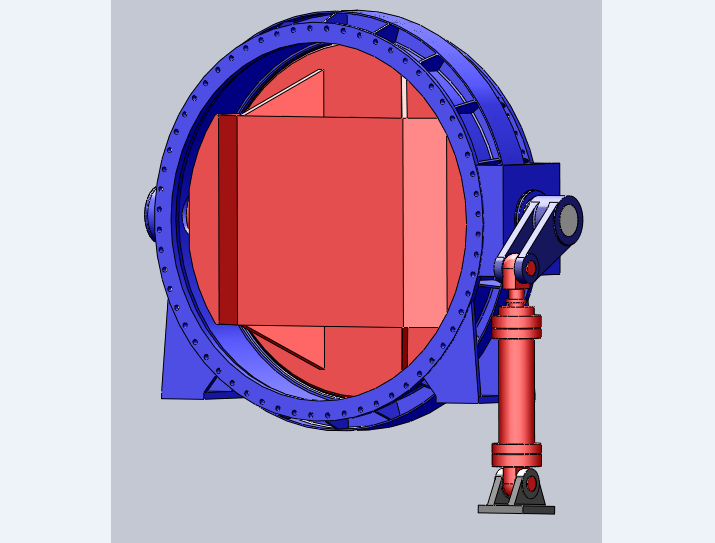

该产品整台设备包括上游延伸管、进水液动蝶阀、进水阀伸缩器、下游延伸管、旁通管路、旁通管路控制阀和旁通管路检修阀、空气阀等，是水电站中管线系统截断或连通介质的理想设备。
一、用途
1、当水轮机组事故飞逸时，紧急动水关闭进水液动蝶阀，保护机组的安全；
2、一管多机的水电站中，当一台机组故障须检修时，关闭该机组前的进水液动蝶阀即可进行检修工作，而不会影响其它机组的正常工作；
3、当机组长时间停机时关闭进水液动蝶阀，可减少机组蠕动和减少开机时间。
二、特点
1、阀体和活门采用铸焊成型。阀体的外部采用T 形加强结构，活门采用双平板框架结构或流线型结构，强度高，刚性好。入水和出水的部位采用导流或流线型设计，水力特性好，通过进水液动蝶阀的流阻系数小于0.2；
2、橡胶软密封采用双偏心结构，金属硬密封采用全金属弹性金属密封结构，充分利用液动蝶阀的水力自关闭特性，保证任意工况时的关阀可靠性；
3、蓄能器的流体能或者重锤势能驱动液动蝶阀的接力器开启或关闭液动蝶阀；液压系统的保压性能好，按照预先设定的程序开阀或关阀，开阀或关阀的全过程可控（液压系统可设计多种压力级别供用户选择）。
4、操作机构采用回转式接力器结构或直缸摇摆式接力器。回转式接力器的机械行程限位机构和电器控制机构与操作机构的箱体集成为独立的控制单元，安装、调试、维护极为方便；箱体上的电缆插座非常方便的与电气控制柜的控制电缆接插，布线美观；直缸摇摆式接力器输出力矩大，但安装和调试麻烦；两种操作机构供用户选择；
5、采用PLC 控制，线路简单，可靠性高，通讯接口齐全，具有较完善的人机通讯功能和故障自我诊断功能；通过电气控制柜可以就地操作也可以远距离操作，简便的实现水轮机组与液动蝶阀的联锁程序控制及微机集中控制；
6、关阀位置设置液压锁定和机械锁定。机械锁定用于防止检修水轮机时因误操作液动蝶阀发生意外事故。开阀位置可按用户要求确定是否设置液压锁定。
7、液压站和电气控制柜与进水液动蝶阀分离就近安装；液压站通过经酸洗的无缝钢管和软管与液动蝶阀的接力器和锁定油缸连接。

传动方式	连接型式	公称通径 DN（mm）	压力范围 PN（MPa）	适用介质	适用温度℃	材质
液动	法兰连接	1500~5000	0.6~2.5	水	-10 ～ +80	碳素钢、 碳素钢+ 不锈钢、 不锈钢、橡胶
采用标准	JB/T9576、GB/T14478
