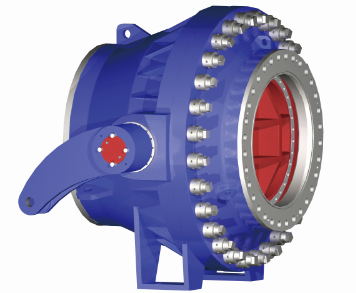

液控球阀

用途与特点：
对于水头高于300m 的水电站( 或抽水蓄能电站)，一般采用液控球阀作为水轮机进水阀，安装在水轮机蜗壳的进口处。
其作用为：
1. 为机组检修提供安全的工作条件；
2．机组停机时减少机组的漏水量，开机时缩短启动所需要的时间；
3．防止机组飞逸致使事故扩大。
本产品具有检修密封和工作密封；检修密封位于球阀上游侧，采用手动控制；工作密封位于下游侧，采用自动控制。上、下游侧的动密封环沿管道方向移动，与固定在活门上的压环接触形成密封；密封副在开关过程中无摩擦，从而驱动力矩小，寿命长，安全可靠。
球阀密封副采用不锈钢材料，经过精加工成，在不拆卸阀门主体的情况下，即可更换工作密封和检修密封。
动密封环的驱动介质采用上游侧的压力水。上游检修密封设置有手动机械锁定装置，通过均布的
楔块作用在动密封环上，确保其控制压力消失的情况下，密封的可靠性。
本系列球阀均设有液压系统控制的机械锁定装置，用来锁住阀门的转动部分，在关闭位置阀转动部分自动地锁定。当锁定投入时，任何错误的指令均不能使锁定装置和其它设备损坏。
本系列产品具有开度位置指示及工作密封、检修密封投入与退出指示。

传动方式	连接型式	公称通径 DN（mm）	压力范围 PN（MPa）	适用介质	适用温度℃	材质
液压驱动	法兰	600~3000	3.0~10	水、海水、 泥沙水等	≤ 80℃	铸钢、碳钢焊接、 不锈钢
采用标准	GB/T14478
