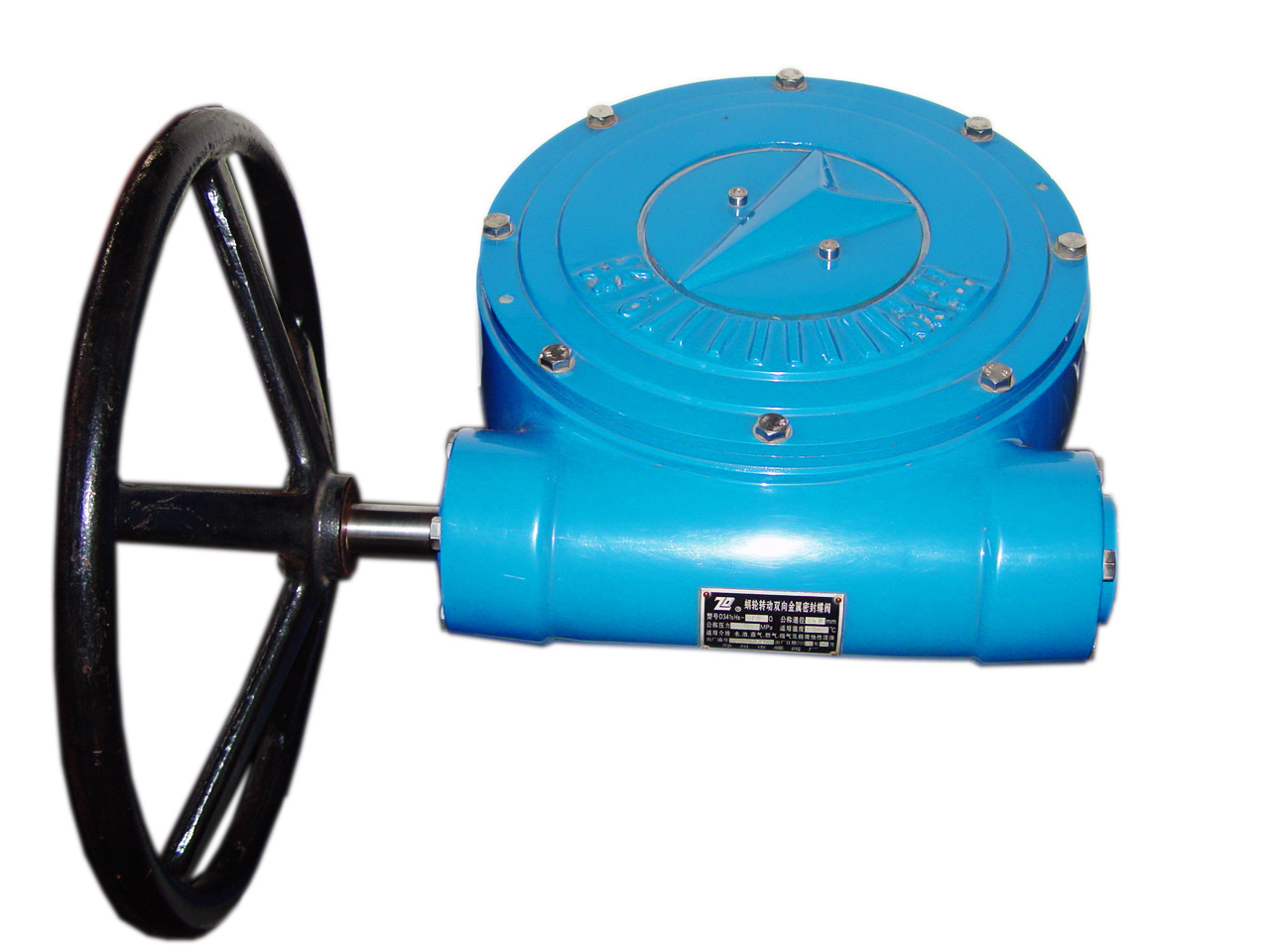

蜗轮箱

本公司研制开发的蜗轮箱系列是为作90°范围启闭的阀门而设计的减速机构。它以独特的设计、优越的性能，经用户使用数万例没出现过质量问题，其技术水平处于国内领先地位。主要结构特点：
①全封闭设计，浸泡水中可正常使用；
②等强设计：将蜗杆的轴向受力由常规的拉应力改为压应力，使传动机构的承载能力大大增加，有效避免了因启闭力过大而损坏机件；
③高效设计：开启圈数少，输入力矩小，输出力矩大，操作灵活轻便；
④双向显示设计：可在不同方位监控阀门的开启状况，结构形式有蜗轮蜗杆传动，伞齿轮传动，行星齿轮传动。规格WZ01 ＃～ WZ11 ＃，输出力矩60 ～ 600000N·M，适用于DN50 ～ 4000mm 的阀门。

传动方式	输出力矩（N·m）	适用口径 （mm）		防护等级	材质
蜗轮蜗杆传动机构、 蜗轮蜗杆+ 伞齿轮传动机构、 蜗轮蜗杆+ 行星齿轮传动机构、 双级蜗轮蜗杆+ 行星齿轮传动机构	60~600000		DN50~4000	IP55~IP67	HT200 QT450-10 NBR GCr15 2Cr13
采用标准	ISO5211 企标
