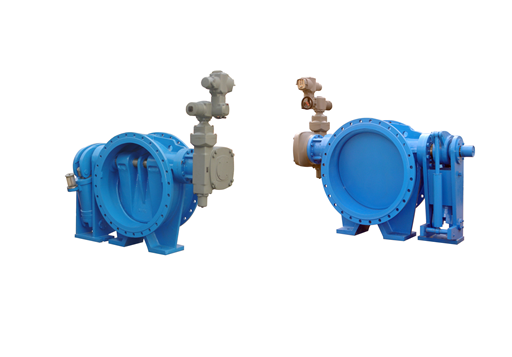

多功能缓闭止回阀

本产品为带动力装置及空程耦合器, 兼有电动/ 手动开阀、关阀、短时节流作用的多功能（缓闭）止回阀；阀座为倾斜式、全金属密封副、蝶板双偏置、过流元件带导流体并设油压缓闭装置，可分：快/ 慢两阶段关阀；本产品是一种新型多功能防水锤节能型产品。可广泛应用于石化、冶金、电力及城镇给排水等系统，它在水泵起动或正常停泵时，同时可起到“出水阀”和“止回阀”运行功能；水泵突然失电，事故停泵时，可自动、有序（快/ 慢两个阶段）关阀，完全起止回阀作用，防止水体倒流，防止破坏性水锤发生，确保泵站安全。
性能特点
①带动力装置及空程耦合器，具有电动/ 手动开阀、关阀、短时节流及自动止回功能。
②采用全金属密封副，使用寿命长，免维护免更换。
③阀座为倾斜式，阀门启闭行程短，启闭性能良好。
④关阀缓闭装置性能可靠，一旦与系统调整、匹配好后，可有效防止破坏性水锤的发生。
⑤蝶板为双偏置结构，阀门启闭运动合理。
⑥阀腔过流元件，按流体力学原理设计，流阻特性好，节能效果明显。
⑦轴系轴承部件采用新型自润滑材料可确保阀门长期使用启闭灵活、不卡滞。
⑧设弹簧助关机构。
⑨结构长度按GB12221 系列14 规定，结构长度短，重量轻。
⑩使用中注意事项用警示标牌标出，直接告示一线操作者；使用操作简单方便。

传动方式	连接型式	公称通径 DN（mm）	压力范围 PN（MPa）	关阀 角度	适用介质	适用温度℃	材质
电液动	法兰型	500~2000	0.25~1.6	快关65° 慢关15°	水、油品、空气 及弱腐蚀性流体。	-30~160	球墨铸铁 碳钢
采用标准	CJ/T154、JS/T5299、GB12221、GB12380、 GB/T9113、GB12386、GB/T9131、GB/T13927
