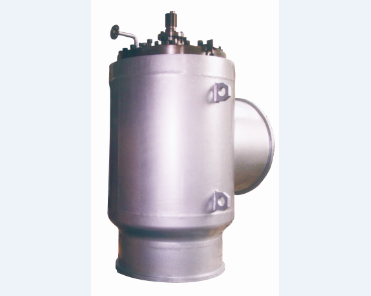

蒸汽流量调节阀

PN16CDN1000 蒸汽流量调节阀安装在300MW 发电机组抽汽供热管道上，对蒸汽压力、流量进行调节，满足不同蒸汽量要求。
该阀门为调节型阀门，采用单级小孔套筒节流罩，通过阀芯上下移动改变节流面积，实现压力、流量的调节。当阀门开启时，蒸汽自径向流入节流罩内，相互撞击混合，然后沿轴向流至出口；阀体采用直角结构，流道设计通畅，没有涡流区，避免使噪音扩大；为减小高速节流蒸汽对节流元件的冲刷，节流件采用耐冲刷合金钢材料，并经表面硬化处理，密封面堆焊硬质合金，大大延长节流件及密封面使用寿命。因此该阀门调节平稳、振动轻、噪音低、磨损小、寿命长。产品性能达到国外先进标准要求。
工作原理：
该调节阀由执行机构和阀门本体两部分构成。执行机构可选用大推力油动机执行机构、智能型电动执行机构或电液动执行机构及用户指定的执行机构。
 执行机构（或伺服放大器）接受输入信号，产生驱动力，带动阀杆动作，调节介质流量或压力，同时，执行机构反馈一个阀的位置信号，与输入信号比较，使调节阀始终处在与输入信号相对应的位置上，完成伺服调节任务。

传动方式	连接型式	公称通径 DN（mm）	压力范围 PN（MPa）	适用介质	适用温度℃	材质
气动	焊接	1000	1.6	蒸汽	226.7℃ ~289.4℃	20CrMoA
采用标准	ASMEB16.34、ASTMA182、ASTMA216、ASTMA217、ASTMA105、 ASTMA275、ASTMA388、ASTME94、ASTME142、JB/T6903
