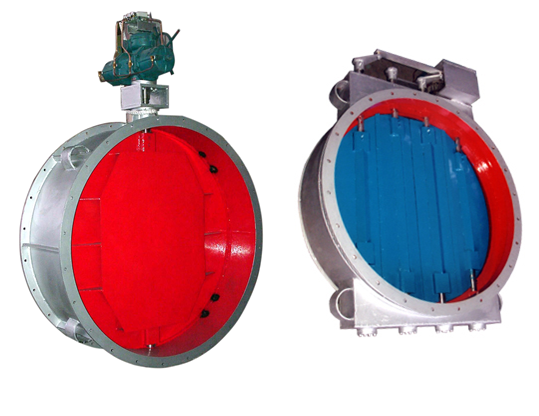

通风蝶阀

该阀因使用工况不同可分为单轴和多轴（百叶）两种结构形式，由驱动装置带动阀轴、蝶板在90℃范围内旋转，从而达到启闭和调节的目的；该阀又分常温和高温两大系列，其中高温阀有三种结构形式，即本体耐热型、衬里耐热型和循环水冷却型，可广泛使用于冶金、石化行业的通风、烟气管道。
它具有以下特点：
1、结构简单，整体钢性好，开启力矩小。
2、百叶多轴蝶阀采用齿轮传动，相邻蝶板对开，同步性好。
3、轴套有内置和外置两种形式，轴系设有密封，阀轴转动灵活。
4、蝶板流线型设计，流阻小。
5、衬里耐热型高温阀采用轻质耐热衬里，隔热性能好，重量轻。

传动方式	连接型式	公称通径 DN（mm）	压力范围 PN（MPa）	适用介质	适用温度℃	材质
手动、气动、 蜗轮传动、电动	法兰式	100~6000	0.05	冷热风、烟气	-10~350 -10~600	碳素钢 合金钢 不锈钢
采用标准	GB/T12238-89
